臺式鉆床有哪些結構、有何用途？

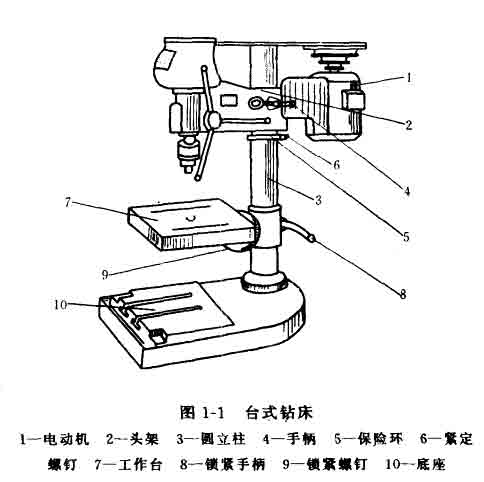

臺式鉆床是一種小型鉆床。如下圖，是一臺應用廣泛的臺鉆。電動機1通過五級變速帶輪，使主軸可變五種轉速.頭架2可在圓立柱3上面上、下移動，并可繞圓立柱中心轉到任意位置進行加工，調整到適當位皿后用手柄4鎖緊。5是保險環，如頭架要放低時，先把保險環調節到適當位置，用緊定螺釘6把它鎖緊，然后略放松手柄4,靠頭架自重落到保險環上，再把手柄4扳緊。工作臺7可在圓立往上面上、下移動，并可繞立柱轉動到任意位置。8是工作臺座的鎖緊手柄。當松開鎖緊螺釘9時，工作臺在垂直平面還可左右傾斜45°。工件較小時，可放在工作臺上鉆孔，當工件較大時，可把工作臺轉開，

直接放在鉆床底座面上鉆孔。

（1）用途：鉆床簡稱臺鉆，主要用于裝配中需要配鉆的零部件。臺鉆的規格是指所鉆孔的直徑，通常用于6mm和12mm等幾種規格。

（2）基本結構：臺式鉆床主要由電動機、立柱、主軸頭架、保險環、鎖緊裝置、工作臺、鉆夾及鉆頭、手柄等組成。

（3）使用：它由電動機經皮帶通過寶塔輪傳動，可使主軸獲得相應的多種轉速。機頭連同電機和寶塔輪可再立柱上下移動，還可繞立柱軸線任意轉動，位置確定后鎖緊裝置鎖定，并由保險環緊靠頭架下端面用螺釘鎖緊在立柱上，以防頭架鎖緊失效而突然沿立柱滑下。工作臺也可沿立柱上下移動或轉動，靠鎖緊裝置固定在所需位置，同時可在垂直面左右傾斜350左右，工作臺可根據鉆削工作的大小移開，直接放在底座上進行鉆口。

（4）維護保養方法：按設備圖表油，保持潤滑，經常保持設備各部位的清潔。
