Z525B
臺式鉆床是
Z525A臺鉆的升級款
臺鉆，機床重量有原來的140kg提升到165kg，行程可達到120mm，工作臺尺寸加大，主軸端面至工作臺距離加大。這款
小型臺鉆是由動力傳遞、由安裝在電動機軸端的電機皮帶輪，經一根三角帶，帶動主軸皮帶輪傳遞至主軸系統，對具有9級和12級變速的臺鉆則電機皮帶輪與主軸皮帶輪之間增加中間皮帶輪、經三角帶傳至主軸皮帶輪。主軸變速是通過變換三角帶在皮帶輪上不同位置而獲得。在變換轉速時，松開兩個固定螺釘，撥動兩個固定螺釘后即可工作。此款機型改進后受到很多新老客戶的喜愛，銷量一直趨于臺鉆行業首位。下面我們來了解下它的主要數據參數：
|
型號
|
Z525B
|
|
最大鉆孔直徑
|
25
|
|
主軸中心線至機柱中心線距離
|
310
|
|
主軸錐度
|
MT3
|
|
主軸最大行程
|
120
|
|
主軸轉速范圍
|
4速380-2500
|
|
工作臺面尺寸
|
375x360
|
|
主軸端面至工作臺面最大距離
|
530
|
|
總高度
|
1100
|
|
電機功率
|
4級 1.1kw
|
|
機床重量
|
165
|
1、主軸：搖臂鉆鉆床可直接裝鉆頭等刀具，旋轉鉆床需加上鉆夾頭及刀套方能夾主軸主要進行鉆孔直進刀。
2、馬達：電動馬達，產生旋轉功能。
3、床身：支撐馬達，主軸，變速箱，旋臂等部分的結構，可用來保持平穩防震。
4、床臺：放置工件的平臺。
5、其它：油箱，水箱，操作手柄及按鈕
操作也非常簡單，步驟如下：
1、直接用插頭插入插座來接通電源，所以作業前先把插頭插入插座。
2、清理機床，在工件裝夾前要用風槍、抹布把機床清理干凈，再根據選定的轉速相應搭配皮帶輪。
3、啟動電機。按下電機啟動開關，啟動電機（啟動電機前要先把鉆床刀具裝夾好）。
4、用手扳下主軸升降手柄，主軸帶動旋轉的鉆頭作垂直進給運動，進行切削加工。
5、操作時不可帶手套，換鉆頭時要先按下電機停止開關，換好后再啟動電機。
6、加工結束后，要對機床進行清掃和保養。
在操作時我們要準守哪些操作規范呢？
A、目的：為了方便員工更熟練的掌握操作技巧，滿足生產的產品要求。
B、適用范圍：凡臺鉆操作都使用此規范。
C、職責： 1、操作人員按此規范進行操作;
2、組長、課長負責對操作人員督促；
D、操作步聚：1、檢查電源，氣壓是否正常；
2、檢查機器運轉是否正常；
3、檢查鉆頭是否符合加工要求；
4、檢查鉆頭轉向是否下常；
5、檢查靠模是否符合安全可靠；
6、調整鉆孔尺寸，開始加工；
E、注意事項：1、注意安全；
2、注意不要違規操作；
3、發生突發事故應立即關機檢查；
4、開機操作前要把鉆頭滑動至工作臺面空位，以免誤鉆損壞臺面；
5、穿戴合適，上衣要扎在褲腰里，長袖應卷到肘部以上；
6、注意力要集中，不在機臺邊開玩笑，打瞌睡，站立要頭端正；
7、加工完第一件，要對照?qǐng)D紙進行首件檢驗，確信合格后方可繼續；
8、加工完后，用氣槍來消理機器里面的灰塵，以免傷手；
再好的機器也需要保養，所以保養功夫也不可少。
1操作員操作前必須熟悉機器的性能，用途及操作注意事項，生手嚴禁單獨上機操作。
2操作人員操作時要穿適當?shù)囊路?，不?zhǔn)戴手套。
3操作前先啟動吸塵系統。
4開機前先檢查電路牌上的電壓和頻率是否與電源一致。
5機床電源插頭、插座上的各觸腳應可靠，無松動和接觸不良現象。
6電線要遠離高溫、油膩、尖銳邊緣，機床要接地線，切勿用力猛拉插座上的電源線。
7當發生事故時，應立即切斷電源，再進行維修。
8機床在工作或檢修時，工作場地周圍要裝上防護罩。
9保持工作區內干凈整潔，不要在雜亂、潮濕、微弱光線、易燃易爆的場所使用機床。操作者頭發不宜過長，以免操作時卷入。
10不要進行超出切削能力的工作，避免機床超負荷工作。

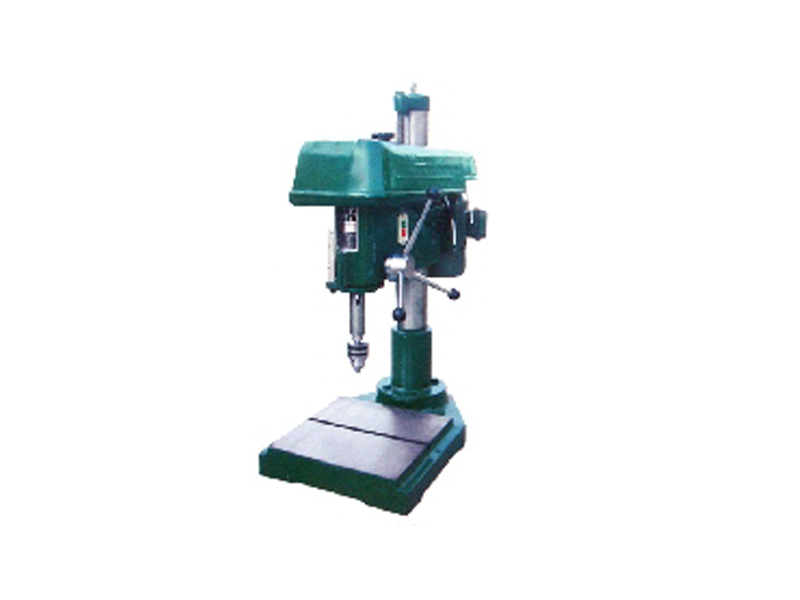

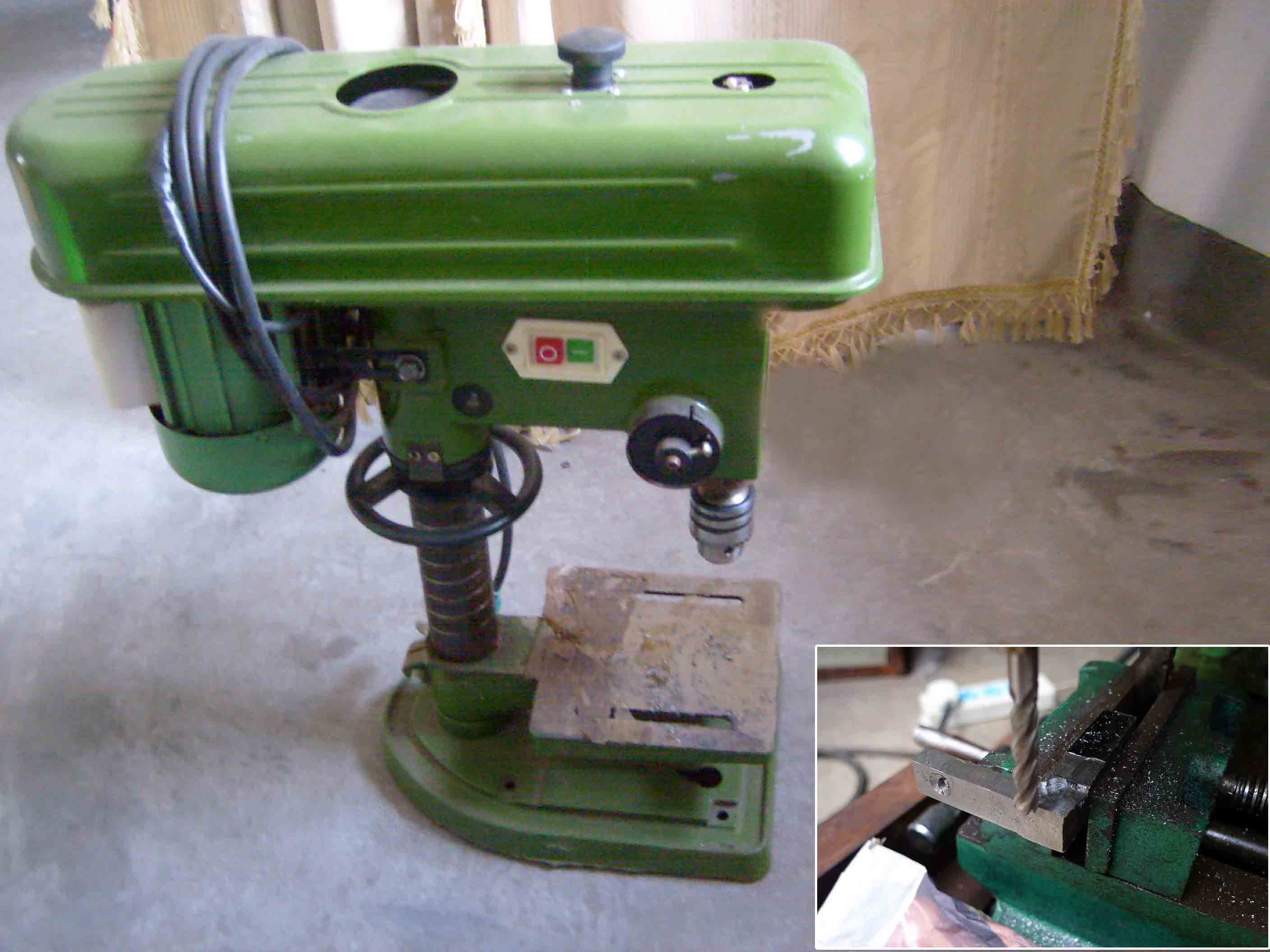

Z525B臺鉆圖片展示：
