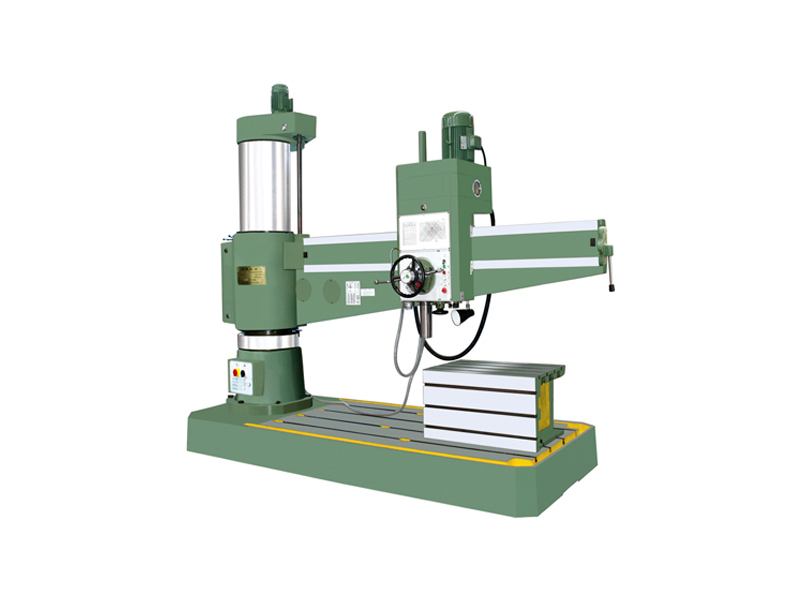

Z3080x25搖臂鉆床

    Z3080搖臂鉆床加工誤差小預選變速，鉆孔直徑80mm,在配有相應工裝的條件下可以鏜孔，主軸箱、搖臂、立柱均由液壓夾緊；主軸正反轉、停車(制動)、空檔用一個手柄操作。它具有性能完善、使用安全、可靠、方便、易于維修，精度高、剛性好、壽命長等優點。

主要參數：

主要技術參數	Z3080x25
最大鉆孔直徑	80
主軸中心線至立柱母線距離	630-2620
主軸箱水平移動距離	1990
主軸下端面至底工作臺面距離	295-1400
搖臂升降距離	655
搖臂升降速度(m/mm)	1.36
搖臂回轉角度 °	±180°
主軸錐孔（莫氏）	莫氏6號
主軸轉速范圍(r/mm)	20-900
主軸轉速級數	12級
主軸進給量范圍(mm/r)	0.06-0.53
主軸進給量級數	8級
主軸行程	400
主軸允許最大扭矩(公斤/米)	160
主軸允許最大進給抗力(N)	35000
主軸電機功率(kw )	7.5
機床重量	10500
機床最大輪廓尺（L×W×H） (mm)	3380×1450×3350

 其結構特點是：
1、主要關鍵件選用鑄鐵和特供鋼材。
2、經專業化設備連續加工，確保基礎部件精良。
3、采用液壓預選變速機構，可節省輔助時間。
4、主軸正反轉，停車（制動），變速、空檔等動作，用一個手柄控制，操縱更為輕便快捷。
5、主軸箱、搖臂、內外柱采用液壓驅動的菱形塊夾緊機構，夾緊可靠。
6、16級主軸轉速與進給可選配出經濟的切削。
7、搖臂導軌，外柱圓表面，主軸、主軸套筒及內外柱回轉滾道等處均進行了淬火處理，可長期保持機床精度的穩定性，延長了使用壽命。
8、完善的安全保護裝置和外柱防護。
9、在結構設計方面和在制造過程中，采取了有效措施，使得機床的精度持久性和整機的使用壽命均為加大延長。
廣泛的應用于大型設備，用來鉆孔、擴孔、锪平面、鉸孔、攻螺絲、鏜孔。適用于機械加工各部門。
