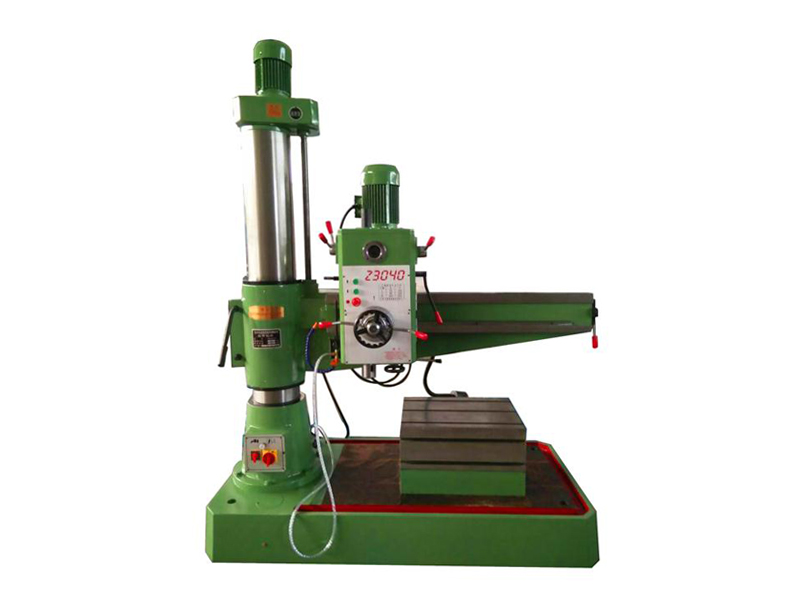

Z3040x10搖臂鉆床

    搖臂鉆床是一種孔加工設備，可以用來鉆孔、擴孔、鉸孔、攻絲及修刮端面等多種形式的加工。按用途和結構分類，鉆床可以分為立式鉆床、臺式鉆床、多孔鉆床、搖臂鉆床及其他專用鉆床等。在各類鉆床中，搖臂鉆床操作方便、靈活，適用范圍廣，具有典型性，特別適用于單件或批量生產帶有多孔大型零件的孔加工，是一般機械加工車間常見的機床。
Z3040×10搖臂鉆床自動升降，自動進刀，機械變速，機械鎖緊。
主要參數：

主要技術參數	Z3040x10搖臂鉆床
最大鉆孔直徑	40
主軸端面至工作臺距離	260-1000
主軸中心至立柱母線距離	360-1000
主軸行程	200
主軸錐孔（莫氏）	4
主軸轉速范圍 (r.p.m)	30-1440
主軸轉速級數	12
主軸進給量范圍 (mm/r)	0.10-0.25
主軸進給量級數	6
搖臂回轉角度 ( °)	360
主電機功率 (kw)	2.2
升降電機功率 (kw)	0.75
機床重量 (kg)	1500
外形尺寸	1800*810*2300

搖臂鉆床安全操作規程：

1．工作前對所用鉆床和工卡量進行全面檢查，確認無誤時方可工作。
2．嚴禁戴手套操作，女生發辮應挽在帽子內。
3．工件裝夾必須牢固可靠。鉆小件時，應用工具夾持，不準 用手拿著鉆。
4．使用自動走刀時，要選好進給速度，調整好行程限位塊。手動進刀時，一般按照逐漸增壓和逐漸減壓原則進行，以免用必過猛造成事故。
5．鉆頭上繞有長鐵屑時，要停車清除。禁止用風吹、用手拉，要用刷子或鐵鉤清除。
6．精鉸深孔時，拔取圓器和銷棒，不可用力過猛，以免手撞在刀具上。
7．不準在旋轉的刀具下，翻轉、卡壓或測量工件。手不準觸摸旋轉的刀具。
8．使用搖臂鉆時，橫臂回轉范圍內不準有障礙物。工作前，橫臂必須卡緊。
9．橫臂和工作臺上不準存放物件，被加工件必須按規定卡緊，以防工件移位造成重大人身傷害事故和設備事故。

10．工作結束時，將橫臂降到最低位置，主軸箱靠近立柱，并且都要卡緊。
