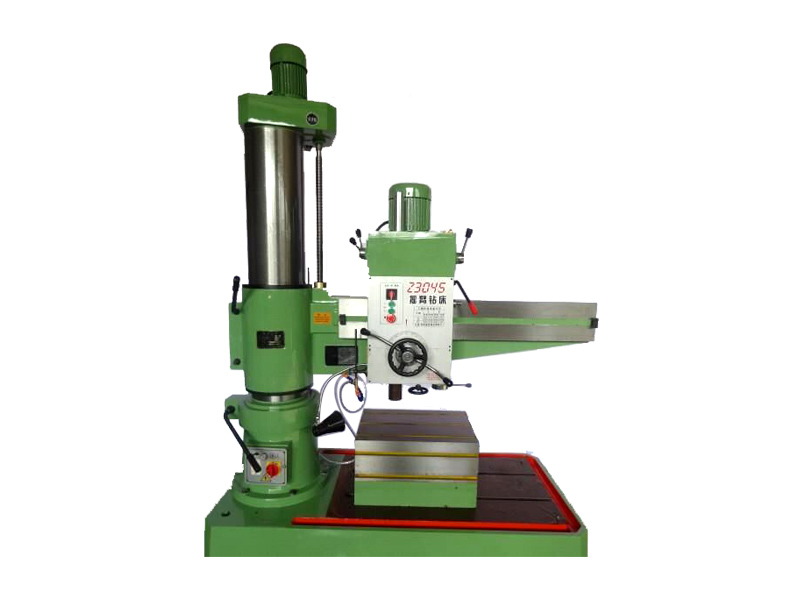

Z3045 x13搖臂鉆床

 主要參數：

主要技術參數	Z3045 x13
鉆孔最大直徑mm	鑄鐵45鋼材40
主軸端面至工作臺距離mm	260-1050
主軸中心距立柱母線距離mm	360-1300
主軸行程mm	285
主軸錐孔(莫氏)	4
主軸轉速范圍r.p.m	32-1200
主軸轉速級數	齒輪12級
主軸進給量范圍r.p.m	0.10-0.25
主軸進給量級數	3
搖臂回轉角度	360
主電機功率kw	2.2
升降電機功率kw	1.5
機床重量kg	1850
外形尺寸mm	1800x810x2300



Z3045 x13搖臂鉆床特點：

1. Z3045 x13搖臂鉆床主軸箱為全齒輪12速結構，低速扭力更大，適合攻絲操作。

2. Z3045 x13加強搖臂鉆床主軸箱加大加寬設計，穩定性更好，主軸行程285mm。

3. Z3045 x13搖臂鉆床雙立柱設計，外柱直徑φ280mm，采用50立柱，剛性更好，很好的解決了鉆孔抬頭，垂直度不合格的問題，特別適合模具行業等精密孔加工。

主要結構

搖臂鉆床主要由底座、內立柱、外立柱、搖臂、主軸箱及工作臺等部分組成。內立柱固定在底座的一端，在它的外面套有外立柱，外立柱可繞內立柱回轉360度。搖臂的一端為套筒，它套裝在外立柱做上下移動。由于絲桿與外立柱連成一體，而升降螺母固定在搖臂上，因此搖臂不能繞外立柱轉動，只能與外立柱一起繞內立柱回轉。主軸箱是一個復合部件，由主傳動電動機、主軸和主軸傳動機構、進給和變速機構、機床的操作機構等部分組成。主軸箱安裝在搖臂的水平導軌上，可以通過手輪操作，使其在水平導軌上沿?fù)u臂移動。

運動形式

當進行加工時，由特殊的加緊裝置將主軸箱緊固在搖臂導軌上，而外立柱緊固在內立柱上，搖臂緊固在外立柱上，然后進行鉆削加工。鉆削加工時，鉆頭一邊進行旋轉切削，一邊進行縱向進給，其運動形式為：

（1）搖臂鉆床的主運動為主軸的旋轉運動

（2）進給運動為主軸的縱向進給

（3）輔助運動有：搖臂沿外立柱垂直移動，主軸箱沿?fù)u臂長度方向的移動，搖臂與外立柱一起繞內立柱的回轉運動。
