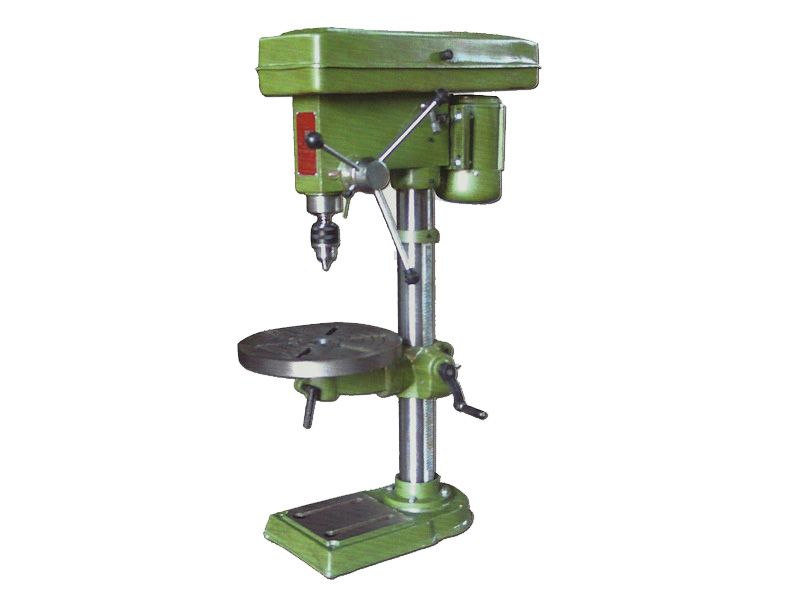

ST-16J屬小型鉆孔設備,最大鉆孔直徑是16mm,高度一般也在1.5米以下.多數高度為1米,多放于工作臺面上工作,動力傳遞多為皮帶傳動方式,主要作中小型零件鉆孔、擴孔、絞孔、攻螺紋、刮平面等技工車間和機床修配車間使用，與國內外同類型機床比較，具有馬力小、剛度高、精度高，剛性好，操作方便，易于維護的特點。
臺鉆使用非常方便，我公司臺鉆采用機械摩擦離合器使主軸正反轉工作，比普通電機正反轉工作更平穩，噪音更小，而且具有過載保護作用，離合器采用石棉絨摩擦材料，可進行強力攻絲，手柄操縱力小，手角度與長度可調節。
臺鉆主軸換向沖擊、振動小，機械磨擦離合器有過載保護作用、保護絲錐斷裂，廣泛應用于機械制造、儀器儀表、五金工具等行業。開始運作
臺式鉆床前，需要先檢查主要鎖緊螺栓是否堅固，電源開關及線路是否良好，按規定穿著勞保用品，非攻絲工禁止操作，操作前必須在規定加油部位注入潤滑油、潤滑脂等，待該機運轉正常、靈活、可靠后方能操作。臺鉆操作時嚴禁戴手套，女員工長頭發者，必須挽入工作帽內。
臺鉆操作時排出的鐵屑鐵沫等，應留有空位或槽穴以方便雜物排出，隨時清理，每8-10個工件，要加一次潤滑油，根據工件要求，選擇機床的速度，以保證質量。有針對性地調節臺鉆適度快慢，操作中，如出現異?，F(xiàn)象，應立即停止，禁止帶病操作，排除故障或修理時應切斷電源，待機床完全停止運轉，通知有關人員進行修理。禁止機器在轉動中進行修理。臺鉆工作完畢后，必須切斷電源，清理工作臺面，鐵屑及時清除，整理所做工件，材料定置堆放整齊，做好標識。
以下是ST-16J臺式鉆床的主要參數：
|
型號
|
ST-16J
|
|
最大鉆孔直徑
|
16
|
|
鉆夾頭尺寸
|
16
|
|
工作臺行程
|
360
|
|
工作臺尺寸
|
Φ312
|
|
主軸行程
|
85
|
|
主軸中心至立柱表面距離
|
182
|
|
主軸錐度
|
MT2
|
|
立柱直徑
|
74
|
|
主軸轉速范圍(r.p.m)
|
250-2600
|
|
底座尺寸
|
400*270
|
|
電動機功率
|
550W（220v）
|
|
總高 （mm)
|
990
|
|
凈重/毛重
|
50/53
|
|
包裝尺寸
|
800×470×300
|
以上介紹了ST -16J臺鉆的功能及使用。臺鉆固定在工具臺上，更加牢固穩定，精度、準確度可以更高，屬加工機件,滑移花鍵，主軸能在花鍵上自由上下移動，但要和花鍵一起旋轉，花鍵的上端上固定了一個空心塔式皮帶輪，鉆頭的動力就是這里傳進去的通過花鍵傳遞給主軸，為了使臺鉆能夠正常運轉，下面我們來了解一下臺鉆安裝前的一些注意事項及使用時該注意什么內容：
1、安裝臺鉆的四周應留有足夠的空間方便操作人員進行操作和維修人員維修進行維修。
2、四周應較干燥且無腐蝕性氣體及液體，防止因降低設備的電氣絕緣性能。
3、臺鉆應固定牢靠，有可靠接地，并做水平儀進行水平調整，防止運轉時產生震動，影響工件的鉆削質量。
4、臺鉆采用三相四線的交流電。若啟動后，鉆頭旋轉方向相反，只需將其中二相火線對調即可。
操作時應該注意以下幾個方面：
1、使用臺鉆要帶好防護眼鏡和規定的防護用品，禁止戴紗手套。
2、鉆孔時，工件必須用鉗子、夾具或壓鐵夾緊壓牢，鉆薄片工件時，下面要墊木板。
3、不準在鉆孔時用紗布清除鐵屑，亦不允許用嘴吹或者用手擦試。
4、在鉆孔開始或鉆孔要鉆穿時，要輕輕用力，以防工件轉動或甩出。必要時要加水冷卻鉆孔。
5、工作中，要把工件放正，用力要均勻，以防鉆頭折斷。
臺鉆安裝后，檢查是否靈活。正式的使用必須空載試驗，在正常操作條件下，通過逐級加載步驟操作。關于臺鉆安裝前的注意事項就講到這里了。更多詳情歡迎來電咨詢。
針對550W臺鉆單項單電容電機發熱怎么解決呢？
臺鉆是550W的單相感應電機單電容的，老是發熱，換了軸承和離心開關并且把轉子用車床車了了一點還是不行，以為是電容太大了（50微法）換了個10微法的還是不能解決問題，不過沒換里面繞組，因?yàn)橛脫u表可搖到點500以上的電阻，這時先要看臺鉆原來是什么電機，原裝電機很少會出現過熱的，單相電機電容越大啟動性能越好，電容越小運轉性能越好，單相雙值電機就是用了兩個電容，一個容量很大的通過離心開關接和運轉電容并聯。另一個比較小的直接串聯在啟動繞組上，大容量的電容只有在啟動過程中參與運行，也可以把10微法的電容長期和啟動繞組串聯，50微法的通過離心開關控制試試，如果不行的話換一個大一點的電機吧，大馬拉小車會比原來的小電機更節能的。

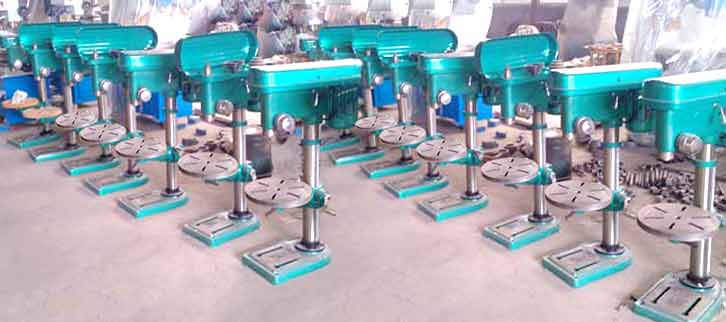

下圖是ST-16J臺鉆的車間現場圖：
