ST-16J（380V）臺鉆

我公司是一家專業生產小臺鉆的實體廠家，所產ST-16J臺鉆具有輕便靈活，可供機加，修理等行業，也適用于家庭中修理日用機具等優點。并且有220V和380V可以選。這種臺鉆可以鉆孔打眼，固定在工具臺上，更加牢固穩定，精度、準確度可以更高，屬加工機件,滑移花鍵，主軸能在花鍵上自由上下移動，但要和花鍵一起旋轉，花鍵的上端上固定了一個空心塔式皮帶輪，鉆頭的動力就是這里傳進去的通過花鍵傳遞給主軸。
主要技術參數內容如下表格：

型號	ST-16J
最大鉆孔直徑	16
鉆夾頭尺寸	16
工作臺行程	360
工作臺尺寸	Φ312
主軸行程	85
主軸中心至立柱表面距離	182
主軸錐度	MT2
立柱直徑	74
主軸轉速范圍(r.p.m)	250-2600
底座尺寸	400*270
電動機功率	550W（380v）
總高 （mm)	990
凈重/毛重	50/53
包裝尺寸	800×470×300

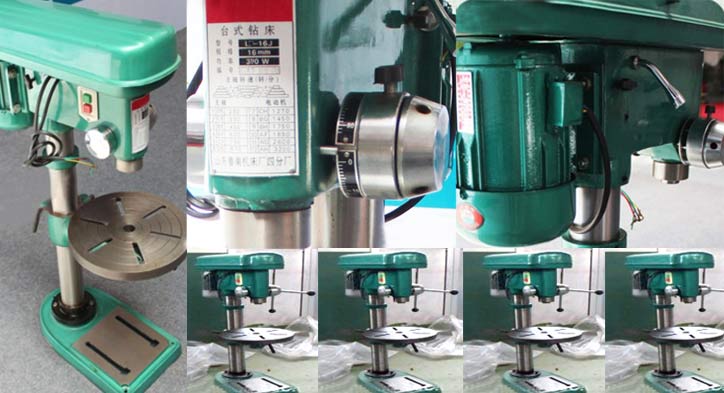

ST-16J臺鉆實拍照片展示：

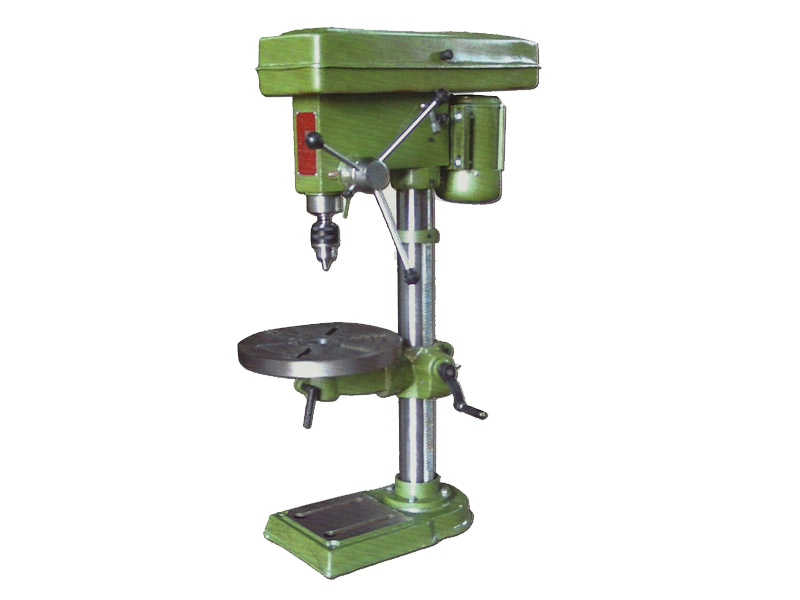

ST-16J小型臺鉆介紹：

臺鉆屬小型鉆孔設備,該文中介紹的這種臺鉆型號它的加工范圍在16mm，高度在1.5米以下.多數高度為1米,多放于工作臺面上工作,動力傳遞多為皮帶傳動方式,主要作中小型零件鉆孔、擴孔、絞孔、攻螺紋、刮平面等技工車間和機床修配車間使用，與國內外同類型機床比較，具有馬力小、剛度高、精度高，剛性好，操作方便，易于維護的特點。
如何使用這種小型臺鉆呢？

臺鉆由電動機經皮帶通過寶塔輪傳動，可使主軸獲得相應的多種轉速。機頭連同電機和寶塔輪可再立柱上下移動，還可繞立柱軸線任意轉動，位置確定后鎖緊裝置鎖定，并由保險環緊靠頭架下端面用螺釘鎖緊在立柱上，以防頭架鎖緊失效而突然沿立柱滑下。工作臺也可沿立柱上下移動或轉動，靠鎖緊裝置固定在所需位置，同時可在垂直面左右傾斜35o左右，工作臺可根據鉆削工作的大小移開，直接放在底座上進行鉆口。

ST-16J臺鉆的傳動系統和變速：

1、動力傳遞、由安裝在電動機軸端的電機皮帶輪，經一根三角帶，帶動主軸皮帶輪傳遞至主軸系統，對具有9級和12級變速的臺鉆則電機皮帶輪與主軸皮帶輪之間增加中間皮帶輪、經三角帶傳至主軸皮帶輪。

2、主軸變速是通過變換三角帶在皮帶輪上不同位置而獲得。在變換轉速時，松開兩個固定螺釘，撥動兩個固定螺釘后即可工作。

另外，ST-13J的臺鉆在變換轉速時，松開主軸箱上的鎖緊螺釘，轉動電機，皮帶即可松弛，變換皮帶至所需位置后，松開電機，則電動機在張緊彈簧的作用下，會使三角帶張緊，然后擰緊鎖緊螺釘、即可工作。

臺鉆廠家教你在臺鉆上加個鉆頭冷卻的改裝方法。

臺鉆上加個鉆頭冷卻改裝方法可以簡易的先提供一個乳化油的容器，乳膠漆的桶什么的，也可以用好的材料自制，高放，需要高過鉆床的工作臺。然后搞一根打掉水的輸液管一頭放入桶內固定，一頭固定在鉆床的鉆頭落點處，輸液管自帶調節閥，根據要求調節大小水量，這樣自制簡易的冷卻系統既可以做好。因為是靠連通器原理，采用乳化油的自重供水，所以環保安全。鉆床需要放在乳化油收集裝置內，一般采用鍍鋅板制作集油盤，做成一定的斜度，讓乳化油能夠集中流向一個地方，便于收集回用。這樣一個可循環的冷卻裝置就好啦。
