ST-20J臺鉆

隨著中國中小企業的發展，江北機床基地的滕州市機床迅速增長，由2000年的70多家增長到2011年的280多家，臺式鉆床廠家的迅速增長，給當?shù)氐蔫T造，五金，運輸?shù)绕叽笮袠I(yè)帶來了很優厚的發展空間，其中，滕州市高地機床有限公司榜上有名，業績顯著，促進了滕州的經濟迅猛發展，成為重點臺鉆、小型臺鉆、工業臺鉆的重點生產廠家。ST-20J臺鉆是公司研發的一款家用熱銷型小臺鉆，其主要技術參數如下：

型號	ST-20J
最大鉆孔直徑	20
鉆夾頭尺寸	16
工作臺行程	360
工作臺尺寸	312
主軸行程	85
主軸中心至立柱表面距離	182
主軸錐度	MT3
立柱直徑	Φ74
主軸轉速范圍(r.p.m)	250-3200
底座尺寸	455*270
電動機功率	750W（380v）
總高	990
凈重/毛重	57/60
包裝尺寸	800×470×300

ST-20J臺鉆屬小型鉆孔設備,鉆孔直徑是20mm.高度一般也在1.5米以下.多數高度為1米,多放于工作臺面上工作,動力傳遞多為皮帶傳動方式,主要作中小型零件鉆孔、擴孔、絞孔、攻螺紋、刮平面等技工車間和機床修配車間使用，與國內外同類型機床比較，具有馬力小、剛度高、精度高，剛性好，操作方便，易于維護的特點。ST -20J臺鉆是由電機做動力輸出，通過塔式皮帶輪，經過變速傳遞給主軸，主軸最外面的是不會旋轉的只會直線運動的套筒，上面有齒條結構，和齒輪配合組成縱向進給機構，主軸裝在這個套筒里面，主軸能自由在套筒里面旋轉，但套筒的上下移動會帶動主軸的上下移動。

在使用這種小型臺鉆時需要注意哪些事項？

1、使用臺鉆要帶好防護眼鏡和規定的防護用品，禁止戴紗手套。
2、鉆孔時，工件必須用鉗子、夾具或壓鐵夾緊壓牢，鉆薄片工件時，下面要墊木板。
3、不準在鉆孔時用紗布清除鐵屑，亦不允許用嘴吹或者用手擦試。
4、在鉆孔開始或鉆孔要鉆穿時，要輕輕用力，以防工件轉動或甩出。必要時要加水冷卻鉆孔。

5、工作中，要把工件放正，用力要均勻，以防鉆頭折斷。

對于初使ST-20J的操作者來說很多人不懂的如何鉆孔，下面就簡單介紹幾種鉆孔的方案供大家參考。

臺鉆鉆孔用中心鉆打中心孔，采用啄式鉆法，一次進給量不要太大，用臺鉆的話自己可以隨時把握切削量的，鉆起來沒問題！

兩頭鉆埋頭孔要做到同軸的話得有一個非常好的反轉夾具才行，不是加工的問題而是裝夾的問題！在加工中心上做也得靠夾具來保證！

臺鉆鉆孔的位置要求嚴的話，可以先再臺鉆的夾頭上夾上一個帶尖的鉸刀或者帶尖的絲錐，頂住打了樣沖的中心孔，然后，或者壓住要加工的活，或者就直接換鉆頭鉆就可以了。

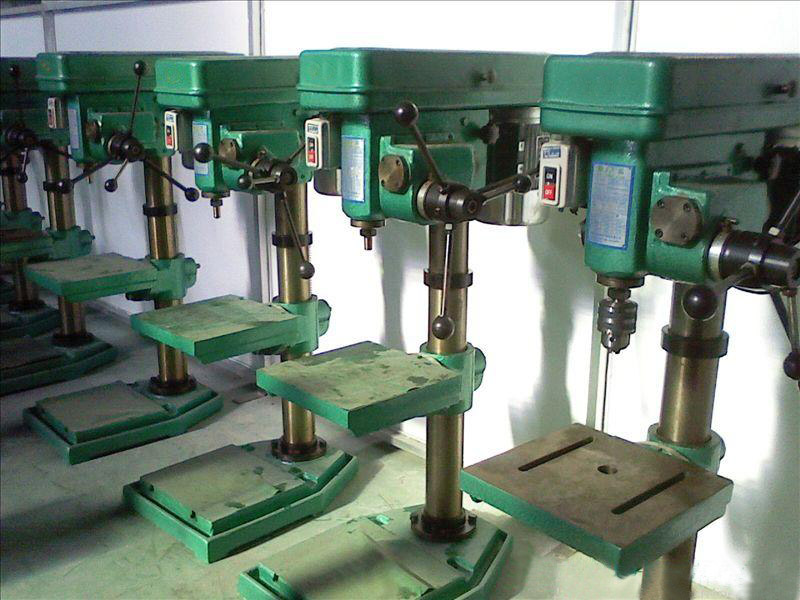

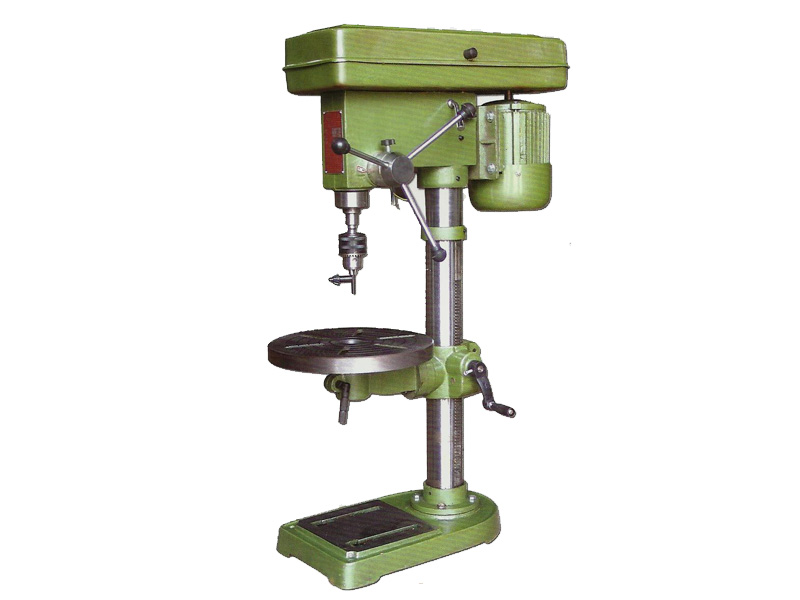

以下是ST-20J臺鉆實拍圖：
