ST-25GF臺鉆

ST-25GF臺鉆是由電機做動力輸出，通過塔式皮帶輪，經過變速傳遞給主軸，主軸最外面的是不會旋轉的只會直線運動的套筒，上面有齒條結構，和齒輪配合組成縱向進給機構，主軸裝在這個套筒里面，主軸能自由在套筒里面旋轉，但套筒的上下移動會帶動主軸的上下移動，最里面的是一個有比較長滑移花鍵，主軸能在花鍵上自由上下移動，但要和花鍵一起旋轉，花鍵的上端上固定了一個空心塔式皮帶輪，鉆頭的動力就是這里傳進去的通過花鍵傳遞給主軸。ST-25GF臺鉆屬于小型臺鉆適用于金屬和其它材料商進行鉆、擴、鉸加工工序，它能廣泛地應用于單價或成批生產的儀表工業，機械制造和修配部門。主要參數數據如下表格：

型號	ST-25GF
最大鉆孔直徑	25
鉆夾頭尺寸	16
工作臺行程	500
工作臺尺寸	360
主軸行程	115
主軸中心至立柱表面距離	224
主軸錐度	MT3
立柱直徑	Φ92
主軸轉速范圍(r.p.m)	160-2060
底座尺寸	380*580
電動機功率	1500W（380v）
總高	1750
凈重/毛重	154/173
包裝尺寸	777×386×1485

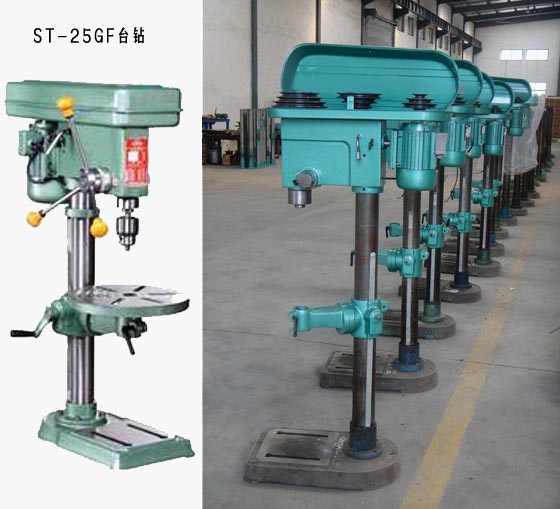

車間實拍圖：

ST -25GF臺鉆有以下幾個部分構成：

1、主軸：搖臂鉆鉆床可直接裝鉆頭等刀具，旋轉鉆床需加上鉆夾頭及刀套方能夾主軸主要進行鉆孔直進刀。

2、馬達：電動馬達，產生旋轉功能。

3、床身：支撐馬達，主軸，變速箱，旋臂等部分的結構，可用來保持平穩防震。

4、床臺：放置工件的平臺。

5、其它：油箱，水箱，操作手柄及按鈕

如何操作ST-25GF臺鉆？

1、ST-25GF臺鉆直接用插頭插入插座來接通電源，所以作業前先把插頭插入插座。

2、清理機床，在工件裝夾前要用風槍、抹布把機床清理干凈，再根據選定的轉速相應搭配皮帶輪。

3、啟動電機。按下電機啟動開關，啟動電機（啟動電機前要先把鉆床刀具裝夾好）。

4、用手扳下主軸升降手柄，主軸帶動旋轉的鉆頭作垂直進給運動，進行切削加工。

5、操作時不可帶手套，換鉆頭時要先按下電機停止開關，換好后再啟動電機。

6、加工結束后，要對機床進行清掃和保養。

ST-25GF臺鉆具體周期性保養內容：
1 臺鉆運行三個月應進行周期性保養，保養時間1-2小時，以操作工為主，維修工人配合進行。
2保養前必須先切斷電源，然后進行保養工作（見下表）

序號	保養部位	保養內容及要求
1	外保養	1、擦洗機床，做到無油污、無銹蝕。 2、配齊螺釘、螺母。
2	傳動系統	檢查傳動系統是否靈活，皮帶松緊程度。
3	電器	擦拭電機，檢查、緊固接零裝置。
4	主軸皮帶輪軸承和主軸下的軸承	定期用黃油潤滑（每年清洗一次，需卸下主軸皮帶輪和花鍵套，將軸承從軸承座中取出，然后添加黃油）
5	其它摩擦部分和軸承	用機油潤滑主軸下面的軸承及用機油注入主軸皮帶輪花鍵套中。

臺鉆用什么方法鉆的孔位置比較準確？

臺鉆鉆孔擴孔只能是孔徑尺寸表面粗糙度好一些，位置度不會有任何改善。

臺鉆鉆孔的位置在于鉆心的位置，如果有中心孔，鉆也好擴也罷，孔的位置就在中心孔的圓心上，如果沒有中心孔，在鉆頭剛剛鉆進工件之處就已注定位置，擴孔改變不了，因?yàn)閿U(kuò)孔和鉸孔一樣，順眼兒爬，何況臺鉆本身剛性就很差。點中心孔，或打樣沖點，然后一次鉆出，當然，鉆頭刃磨要好。
