ST-32GF臺鉆加工直徑可達到32mm，這種
臺鉆操作方便，靈活，使用范圍廣。主要用于金屬及其他材料上進行鉆、擴、鉸加工工序，并且廣泛地應用于單件或成批的儀表工業，機械制造和修配部門。
關于ST-32GF臺鉆的傳動系統和變速：
1、動力傳遞、由安裝在電動機軸端的電機皮帶輪，經一根三角帶，帶動主軸皮帶輪傳遞至主軸系統，對具有9級和12級變速的臺鉆則電機皮帶輪與主軸皮帶輪之間增加中間皮帶輪、經三角帶傳至主軸皮帶輪。
2、主軸變速是通過變換三角帶在皮帶輪上不同位置而獲得。在變換轉速時，松開兩個固定螺釘，撥動兩個固定螺釘后即可工作。
另外，ST-13J的
小臺鉆在變換轉速時，松開主軸箱上的鎖緊螺釘，轉動電機，皮帶即可松弛，變換皮帶至所需位置后，松開電機，則電動機在張緊彈簧的作用下，會使三角帶張緊，然后擰緊鎖緊螺釘、即可工作。
主要參數數據如下：
|
型號
|
ST-32GF
|
|
最大鉆孔直徑
|
32
|
|
鉆夾頭尺寸
|
16
|
|
工作臺行程
|
500
|
|
工作臺尺寸
|
360
|
|
主軸行程
|
115
|
|
主軸中心至立柱表面距離
|
224
|
|
主軸錐度
|
MT3
|
|
立柱直徑
|
Φ92
|
|
主軸轉速范圍(r.p.m)
|
160-2060
|
|
底座尺寸
|
380*580
|
|
電動機功率
|
1500W（380v）
|
|
總高
|
1750
|
|
凈重/毛重
|
154/173
|
|
包裝尺寸
|
777×386×1485
|
操作ST-32GF臺鉆前需要做哪些準備工作？
1、使用臺鉆時要穿戴好防護用品，禁止帶手套。
2、鉆孔時，工件必須用夾具加緊夾牢，禁止用手拿著鉆孔，鉆薄層板時下面要墊木板。
3、不準在鉆孔時用紗布清除鐵屑，亦不準用吹和用手擦拭。
4、在鉆孔開始或者要鉆穿時，要輕輕用力，以防工件移動或甩出。
5、工作中工件要放正，用力要均勻，以防鉆頭折斷
（1）按規定加注潤滑脂。檢查手柄位置，進行保護性運轉
（2）檢查穿戴、扎緊袖口。女同學和長發男同學必須戴工作帽
（3）嚴禁戴手套操作，以免被鉆床旋轉部分鉸住，造成事故 。安裝鉆頭前，需仔細檢查鉆套， 錐面部分不能碰傷凸起，如有，應用油石修好、擦凈，才可使用。拆卸時必須使用標準鈄鐵。鉆薄板零件、小工件、擴孔或鉆大孔時，嚴禁用手把持進行加工。未得到指導教師的許可，不得擅自開動鉆床。機床未停穩，不得轉動變速盤變速，禁用手把握未停穩的鉆頭或鉆夾頭。操作時只允許一人。工作結束后，要清理好機床，加油維護，切斷電源，搞好場地衛生。
ST-32GF
臺式鉆床的主要結構：
1、主軸：搖臂鉆鉆床可直接裝鉆頭等刀具，旋轉鉆床需加上鉆夾頭及刀套方能夾主軸主要進行鉆孔直進刀。
2、馬達：電動馬達，產生旋轉功能。
3、床身：支撐馬達，主軸，變速箱，旋臂等部分的結構，可用來保持平穩防震。
4、床臺：放置工件的平臺。
5、其它：油箱，水箱，操作手柄及按鈕
臺鉆的日常維護與保養內容：
1、工作前
1.1 檢查各操作手柄、開關、旋鈕是否在正確位置、操縱是否靈活、安全裝置是否齊全、可靠。
1.2 按潤滑要求加油潤滑，然后接通電源。
1.3 低速運轉3-5分鐘，確認正常后方可開始工作。
2、工作中
2.1 嚴禁超負荷、超性能作業加工。
2.2 裝卸鉆頭應停車進行，裝鉆夾頭及錐柄銑刀鉆頭的，錐面要擦凈，裝夾要牢靠。卸下時用標準斜鐵和銅鍾輕敲、嚴禁用其它物件亂敲。
2.3 工件、工裝要正確固定，禁止帶手套操作。
2.4 機床運行中出現異?，F(xiàn)象，應立即停機，查明原因及時處理。
3、工作后
3.1 必須將各操縱手柄置于“停機”位置，切斷電源。
3.2 進行日常維護保養。
3.3 如較長時間不用，應在鉆床未涂漆的表面涂油保養。
生鐵鑄造的臺鉆鉆不動怎么辦？
鑄鐵主要元素為碳、硅、錳、硫、磷，碳和硅含量決定鑄鐵的牌號，碳硅含量低，碳以碳化物形式析出，鑄件產生白口，高牌號鑄鐵可通過加入孕育劑使石墨析出，形成灰口，但是，碳和硅含量特低，白口不能消除；熔煉時混入鉻等反石墨化元素，鑄件也產生白口。
臺鉆，是一種體積小巧，操作簡便，通常安裝在專用工作臺上使用的小型孔加工機床。臺式鉆床鉆孔直徑一般在13毫米以下，不超過16毫米。其主軸變速一般通過改變?nèi)菐г谒蛶л喩系奈恢脕韺?shí)現，主軸進給靠手動操作。臺式鉆床可安放在作業臺上，主軸垂直布置的小型鉆床。立式鉆床主軸箱和工作臺安置在立柱上，主軸垂直布置的鉆床。搖臂鉆床可繞立柱回轉、升降，通常主軸箱可在搖臂上作水平移動。銑鉆床工作臺可縱橫向移動，鉆軸垂直布置，能進行銑削的鉆床?？咨钽@床使用特制深孔鉆頭，工件旋轉，鉆削深孔的鉆床。平端面孔中心孔鉆床切削軸類端面和用中心鉆加工的中心孔鉆床。臥式鉆床主軸水平布置，主軸可垂直移動的鉆床。

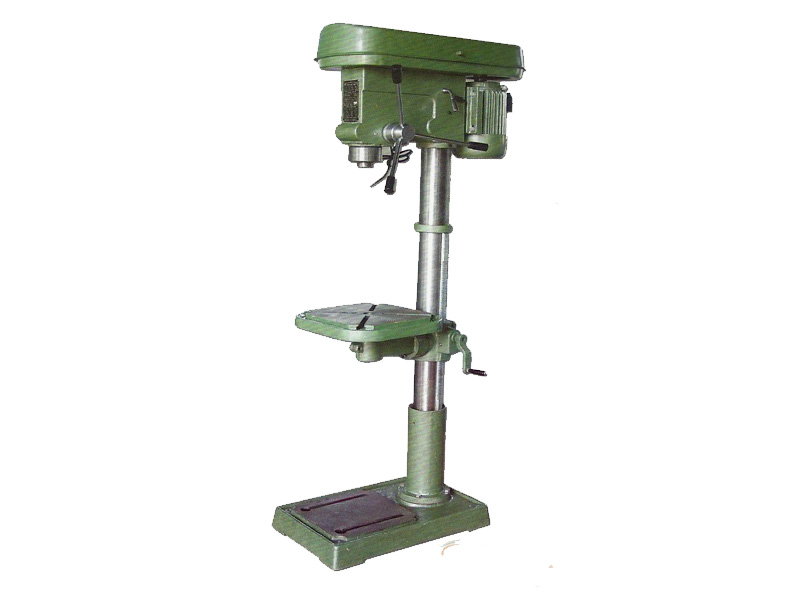

下圖是ST-32GF實拍照片：
