Z4125臺鉆

Z4125臺鉆是一種小型臺鉆，應用非常廣泛。電動通過五級變速帶輪，使主軸可變五種轉速，頭架可在圓立柱上面上下移動，并可繞圓立柱中心轉到任意位置進加工，調整到適當位置后用手柄鎖緊。如頭架要放低進，先把保險環調節到適當位置。用緊定鏍釘把它鎖緊，然后放松手柄，靠頭架自重落到保險環境，再把手柄板緊。工作臺可在圓立柱上下上下移動。并可繞立柱轉動到任意位置。工作臺座的鎖緊手柄。當松開鎖緊螺釘時，工和臺在垂直平面還可左右傾斜45度，工作較小時，可放在工作臺上鉆孔，當工作較大時，可把工作臺轉開，直接放在鉆床底面上鉆孔。這種臺鉆靈活性較大，轉速高，生產效率高，使用方便，因而是零件加工，裝配和修理工作中常用的設備之一。但是由于構造簡單，變速部分直接用帶輪變速，最轉速較高，一般在400r/min 以上，所以有些特殊材料或工藝需用低速加工的不適用。

特點：主軸箱，工作臺，立柱及底座均采用優質鑄鐵，并經時效處理，穩重結實，經久耐用；精度高，性能好，廣泛適用于儀器工業，機械制造和修理等行業。

Z4125臺鉆主要參數如下：

型號	Z4125
最大鉆孔直徑	25
鉆夾頭尺寸	16
主軸最大行程	125
工作臺尺寸	280*300
主軸端至工作臺面最大距離	367
主軸端至底座臺面最大距離	630
主軸中心至立柱表面距離	240
主軸錐度	MT3
立柱直徑	Φ85
主軸轉速范圍(r.p.m)	365-3150
底座尺寸	590*375
電動機功率	750（380v）
總高 （mm)	1127
凈重/毛重.(kg)	165/140
包裝尺寸	880×540×1050

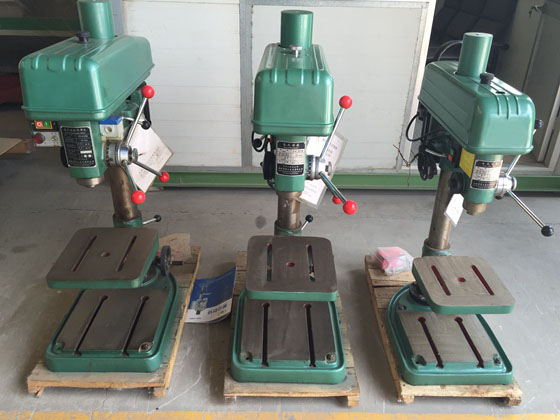

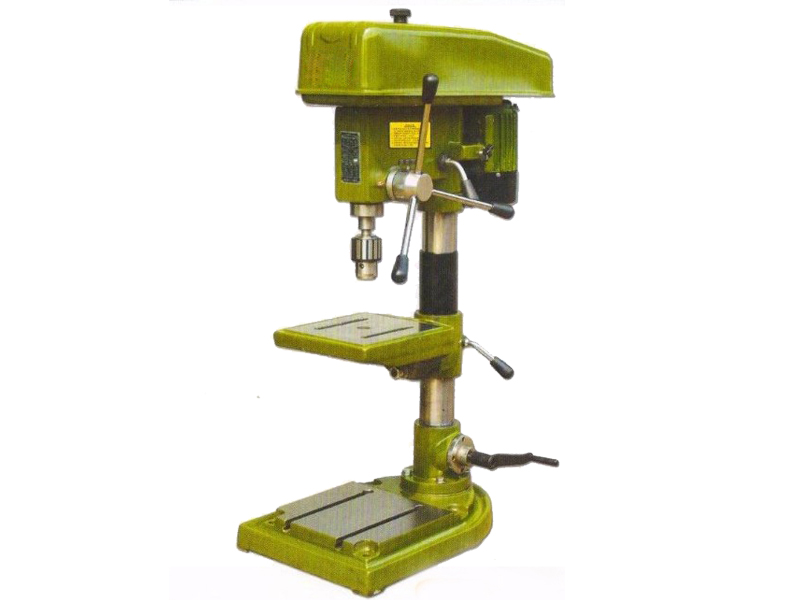

Z4125工業臺鉆圖片：

臺鉆的主要部件有  （一）底座，垂直滑道  （二）垂直移動平臺（三）操縱桿（四）變速箱（五）變速開關（六）電機（七）三角皮帶（八）皮帶輪（九）13mm或16mm的鉆卡具等

臺鉆的結構解析：

臺式鉆床，又稱臺鉆，在小型加工中應用廣泛。如果在遇到故障時，了解臺式鉆床結構圖能更快更好的找出故障原因。下文詳細為您介紹臺式鉆床結構。

據了解，臺式鉆床是可安放在作業臺上，主軸垂直布置的小型鉆床。臺式鉆床由工作臺、機座、立柱、主軸、進給、主軸箱、電動機及帶罩等幾部分組成。臺式鉆床鉆孔直徑一般在13毫米以下，不超過25毫米。

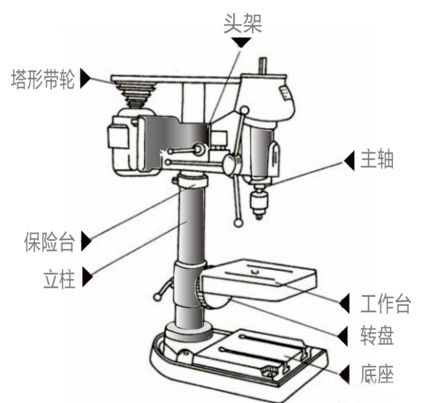

臺鉆結構如下所示：

據了解臺式鉆床工作原理是電機經塔輪與皮帶驅動主軸旋轉，固定在主軸上的鉆頭隨著主軸旋 轉;工件裝夾在工作臺上;操作者操作手柄，通過齒輪齒條驅使主軸向下進給，從而完成孔的加工。主軸箱與工作臺可沿立柱作上下升降運動，工作臺除可繞立柱回轉360°外，還可以左右傾斜45°，以便用來鉆斜孔。

以上臺式鉆床結構圖及工作原理詳解僅供參考。

工業臺鉆和普通臺鉆的區別在什么地方？

1、工業臺鉆骨格架子比臺式鉆床要大要粗很多，電機、和體重都要大一些。大家都知道重的車底盤比較穩，設備也遵循這個道理和原理。

2、工業臺鉆來講的話：精度要高，剛性要好，適合各種加工行業的單件、小批及批量使用，而臺式鉆床相對來講精度就沒有那么高了，剛性也沒有那么好，所以不可長時間加工剛性好的工件，主要適用于修理行業及家庭使用，或加工軟性工件。

3、壽命方面也相對短一些。建議客戶在選用這類設備首先要考慮下需鉆孔的直徑是多少，工件材質，還有需加工的工件數量，是否需長時連續加工。如果是的話就需選用工業型的臺鉆，而不是輕型臺鉆，雖然輕型臺鉆相對經濟些，但長遠考慮工業型的可能會更適合你。打個比方說某公司需采購臺鉆，需要加工的工件是長期貨料，數量多，一天到晚都需工作，工件材質相對較硬，這時你就里用工業的。反之如果一修理店或玩具廠用來加工塑料制品數量不大的情況就可以先用輕型臺鉆了。還有一點大家需要了解的是，如果在工件硬度很大的情況下，比如模具鋼之類的材質，鉆床的鉆孔能力會稍對應的減小。也就是硬度越大，鉆孔能力相對就會越小。
