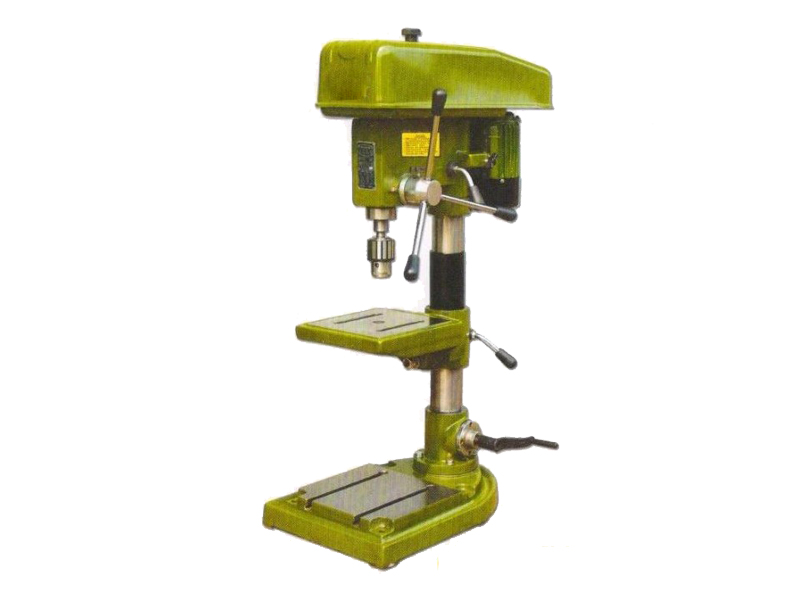

Z516B臺鉆

臺式鉆床簡稱臺鉆，是一種體積小巧，操作簡便，通常安裝在專用工作臺上使用的小型孔加工機床。臺式鉆床鉆孔直徑一般在13毫米以下，不超過16毫米。其主軸變速一般通過改變?nèi)菐г谒蛶л喩系奈恢脕韺?shí)現，主軸進給靠手動操作。Z516B臺鉆臺式鉆床主要作中小型零件鉆孔、擴孔、絞孔、攻螺紋、刮平面等技工車間和機床修配車間使用，與國內外同類型機床比較，具有馬力小、剛度高、精度高，剛性好，操作方便，易于維護的特點。

Z516B參數：

型號	Z516B
最大鉆孔直徑	16
主軸最大行程	100
工作臺尺寸	200*230
主軸行程	100
主軸中心至立柱表面距離	193
主軸錐度	MT3
立柱直徑	Φ70
主軸轉速范圍(r.p.m)	480-4100
底座尺寸	528*360
電動機功率	550W（380v）
總高 （mm)	1037
凈重/毛重	108/90
包裝尺寸	790×440×960

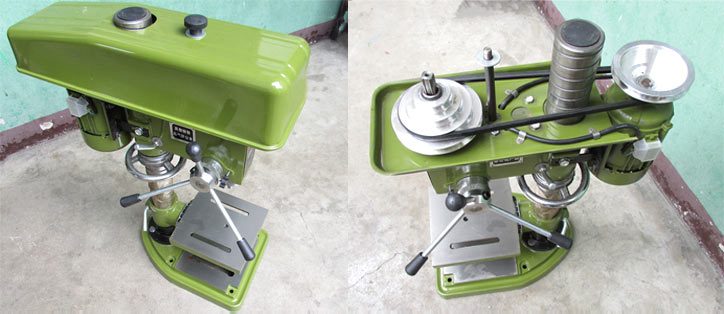

Z516B臺鉆產品實拍圖：

如何知道臺鉆主軸往下多少？

有些臺鉆上都是有刻度尺的，你也可以自己做一個按上。 那個尺子是要調的，啟動臺鉆通過搖動升降手柄使鉆頭的頂尖和工件接觸，然后將刻度尺定好，通過計算就知道鉆了多深了。

臺式鉆床簡稱臺鉆，是一種體積小巧，操作簡便，通常安裝在專用工作臺上使用的小型孔加工機床。臺式鉆床鉆孔直徑一般在13毫米以下，不超過16毫米。其主軸變速一般通過改變?nèi)菐г谒蛶л喩系奈恢脕韺?shí)現，主軸進給靠手動操作。臺式鉆床可安放在作業臺上，主軸垂直布置的小型鉆床。立式鉆床主軸箱和工作臺安置在立柱上，主軸垂直布置的鉆床。搖臂鉆床可繞立柱回轉、升降，通常主軸箱可在搖臂上作水平移動。銑鉆床工作臺可縱橫向移動，鉆軸垂直布置，能進行銑削的鉆床?？咨钽@床使用特制深孔鉆頭，工件旋轉，鉆削深孔的鉆床。平端面孔中心孔鉆床切削軸類端面和用中心鉆加工的中心孔鉆床。臥式鉆床主軸水平布置，主軸可垂直移動的鉆床。

使用Z516B臺鉆時安全操作規程：
一、 使用前要檢查鉆床各部件是否正常 　　
二、 鉆頭與工件必須裝夾緊固，不能用手握住工件，以免鉆頭旋轉引起傷人事故以及設備損壞事故。 　　

三、 集中精力操作，搖臂和拖板必須鎖緊后方可工作，裝卸鉆頭時不可用手錘和其他工具物件敲打，也不可借助主軸上下往返撞擊鉆頭，應用專用鑰匙和扳手來裝卸，鉆夾頭不得夾錐形柄鉆頭。 　　
四、 鉆薄板需加墊木板，鉆頭快要鉆透工件時，要輕施壓力，以免折斷鉆頭損壞設備或發生意外事故。 　　

五、 鉆頭在運轉時，禁止用棉紗和毛巾擦拭鉆床及清楚鐵屑。工作后鉆床必須擦拭干凈，切斷電源，零件堆放及工作場地保持整齊、整潔，認真做好交接班工作。

我公司Z516B臺鉆的自動進給裝置

臺鉆在改進過程中遇到的問題和解決方法從改進后的液壓工作原理圖可以看出,只要油泵一起動,手輪機構因動力油作用而處于常“脫離”狀態,工作臺面無法手搖。為解決這一問題增設一個手動拉閥,即將原液壓箱接手動輪的管道改接至手動拉閥的管口,去手動機構的管道的接法和回油管的改接均按圖示即可。這樣液壓運行時拉出,手搖臺面時推人,操縱自如,井不影響機床的正常操作。上述改進對解決液壓沖擊故障較為理想,但液壓爬行問題根本沒有什么好轉,經分解主油缸部件,發現主油缸兩邊的活塞桿剛度不好,撓度太大,達。經改用合金鋼管精密冷拉料代替原來的活塞桿事先要檢查和校直其直線度,其值不應大于、,爬行問題大有好轉,基本上能滿足生產的要求,使該機床得到了修復。另外,若能再增設一個“雙單向”即在兩管出口處各增加一個單向活門密封的排氣閥,改進效果就會更為理想。
